產品概述

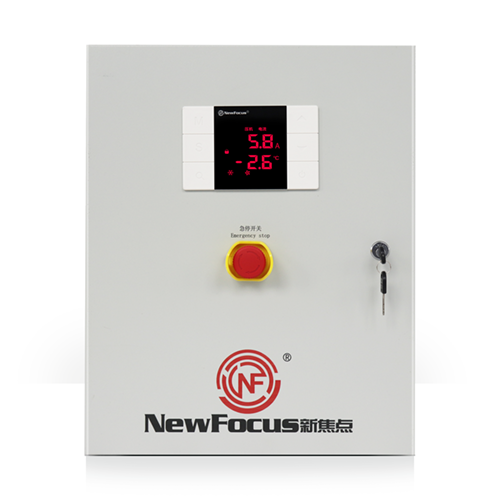

  NFD630微電腦冷凍冷藏控制箱是我公司專為制冷機組優化設計的一款產品。產品功能根據目前國內市場現狀進行了優化，注重實用性，操作方便簡潔，主要電器原件均采用國際、國內一線知名品牌，性能穩定可靠，并配備我公司獨創的智能型電動機保護系統，大大降低了壓縮機電機被燒的風險，具有控溫精準，保護靈敏度高的特點，是一款性價比極高的電控箱。

技術指標

1、溫度范圍：-50～150°C（分辨率 0.1°C)

2、電源電壓：AC 12V

3、使用環境：溫度-30℃～80℃，濕度≤85%，無凝露

4、輸出觸點容量：5A/250VAC (純阻性負載)

5、溫度傳感器：NTC R25=5kΩ,B(25/50)=3470K

主要功能特色

l 溫度顯示: 0.1°C 分辨率

l 溫度控制：溫度上下限控制

l 壓縮機延時保護：可設定壓縮機延時保護時間

l 溫度探頭保護：雙探頭冗余功能、溫度探頭故障時可以按設定的開停比定期運行

l 化霜控制：兩種化霜模式（電熱、熱氣）、兩種化霜啟動模式（時間間隔、累計壓機運轉時間）、兩種化霜結束模式（定時、溫度時間雙重控制）、化霜滴水、手動化霜

l 水泵控制：水泵提前啟動、延時停止，水流檢測，缺水保護

l 告警功能：缺相告警、相序告警、高低溫告警、傳感器異常告警

l 告警輸入功能：外部告警輸入、水流輸入

l 壓縮機電流檢測與保護：壓機電流設定、過載保護、缺相保護

特色亮點

1.雙探頭冗余功能、溫度探頭故障時可以按設定的開停比定期運行；

2.4.3寸大屏觸控，操作簡單；

3.可支持分體顯示、前置顯示器；

4.溫控器本身帶有相序保護功能；

5.采用上下限設定方式，便于調節溫度。

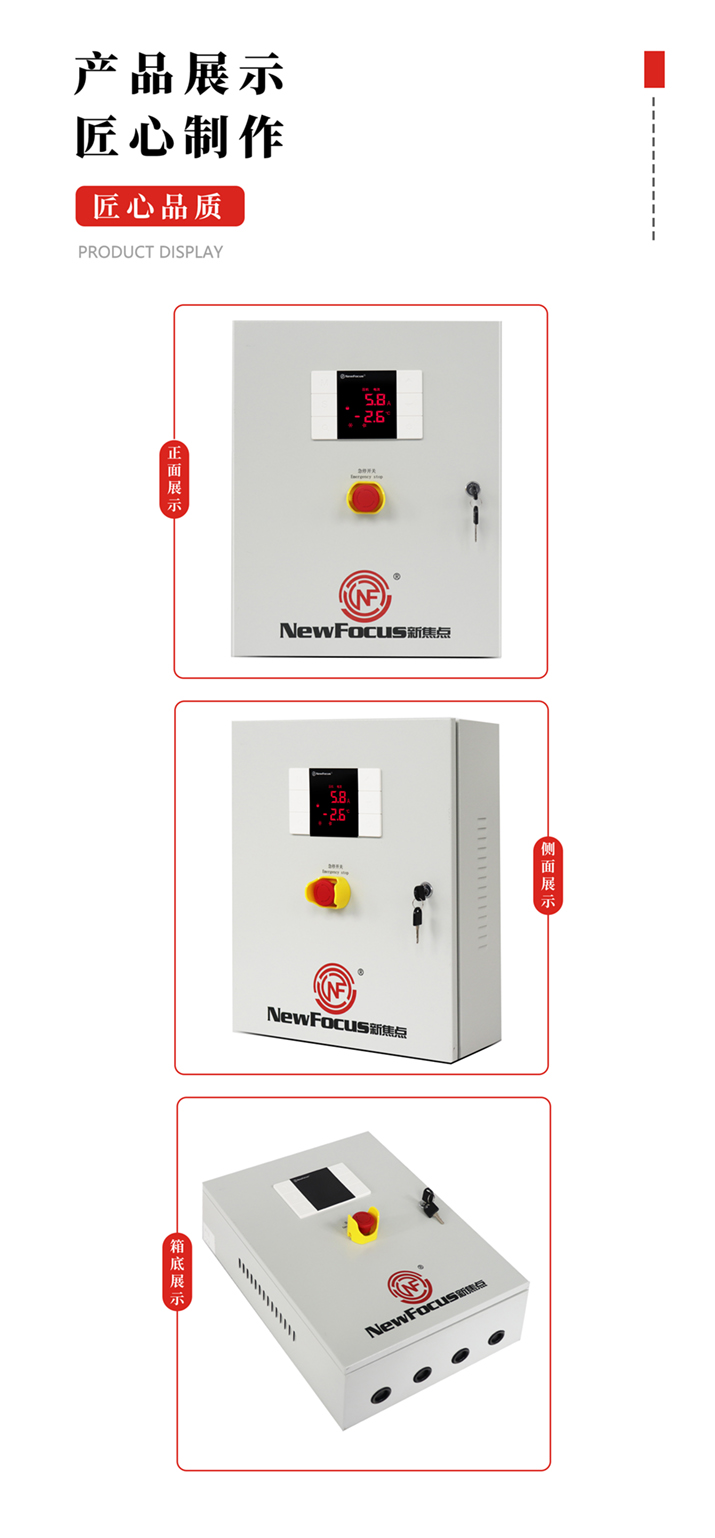

產品展示

操作步驟

• 1、按照接線圖連接好電源線、負載線、傳感器信號線等；

• 2、檢查壓縮機及風機運轉方向是否正確，否則改變負載線順序；

• 3、根據實際使用要求設置溫度設定值及偏差值；設置壓縮機停機保護時間；

• 4、根據實際使用要求設置壓縮機工作方式（制冷、制熱）；

• 5、根據實際使用要求設置電動機額定工作電流；設置缺相、過載保護電流；設置電動機過載動作時間；設置電動機缺相動作時間；

• 6、設置溫度；

• 7、設置電動機額定電流；

安全規則

• 1.應確保電控箱殼體良好接地！

• 2.電控箱配用機組功率不得超過最大允許負載！

• 3.本產品需由專業人員安裝調試；

• 4.須遵守機電設備安裝的通用規則；

• 5.嚴格按照接線端子圖連接相關線路；

• 6.本控制箱上所標注的功率只針對壓縮機，用戶在實際使用過程中如要將風機、冷凝器和壓縮機并在一個交流接觸器上使用，請選擇大一號的功率，否則，由此引起的問題不屬于本公司售后受理的范疇。

質保及免責申明

質保及免責申明

質保

• 質保期：自購買之日起控制器保修一年，其它電氣原件三個月；

• 質保失效：存在以下情況之一質保自動失效：

• A.使用條件超出本產品規定；

• B.不正確的維護；

• C.擅自更改、人為損壞或錯誤使用；

• D.無本產品購銷憑證；超出產品質保期；標貼撕毀，無法辨認出廠日期。

免責申明

• A、本公司所生產的溫控器、電流表、電源保護器均為常規的溫度控制和設備保護裝置，訂購和使用前請仔細閱讀產品說明和相關技術參數要求，若您使用的設備有較高的或超出本公司產品所控制或保護范疇的要求，請另行增加相應的保護裝置。

• B、因使用本公司產品所產生的特別損失、間接損失及其他相關損失，本公司不承擔責任。

• C、用戶將本公司產品用于與人身財產安全密切的相關場合時，請根據情況增加相應的安全措施或設計。

安全運輸

工作環境
